 螺旋溜槽

螺旋溜槽

       玻璃钢旋转螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点,于1977年研制成的一种新型国内首创的设备,是采矿、选矿的 设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。

159 0364 9888

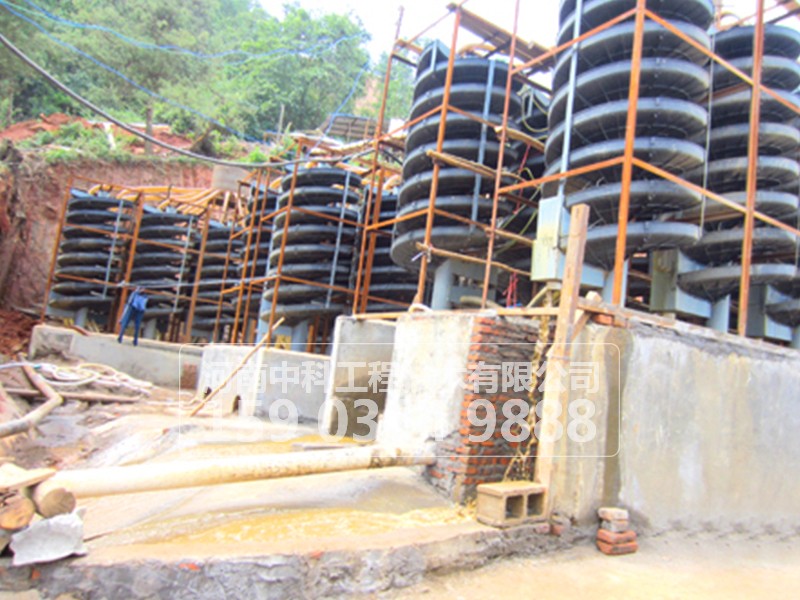

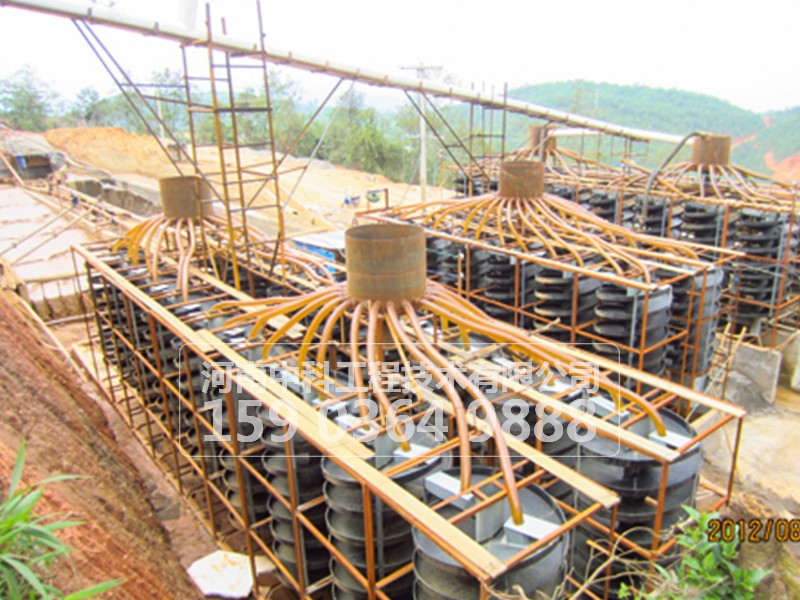

螺旋溜槽图片
产品详情

螺旋溜槽用途:

      本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制,给矿浓度允许变化范围大,富集比高、回收率高,占地面积小、耗水量少,结构简单,无需动力,处理量大,安装简易,操作方便,投资小见效快等优点。
螺旋溜槽使用方法及原理:
       将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上顶两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程。
螺旋溜槽技术特性及操作条件:

型号

5LL-1200

5LL-900

5LL-600

5LL-400

外径(mm)

1200

900

600

400

螺距(mm)

900/720/540

675/540/405

450/360/270

240/180

距径比(螺距/直径)

0.75/0.6/0.45

0.75/0.6/0.45

0.75/0.6/0.45

0.6/0.45

横向倾角(度)

每台 安装螺旋头数

4

4

3

2

给矿粒度(mm)

0.3-0.03

0.3-0.03

0.2-0.02

0.2-0.02

给矿浓度(%)

25-55

25-55

25-55

25-55

生产能力(t/h)

4-6

2-3

0.8-1.2

0.15-0.2

外形尺寸

长(mm)

1360

1060

700

460

宽(mm)

1360

1060

700

460

高(mm)

5230

4000

2600

1500

重量(kg)

600

400

150

50
